Теплогенератор

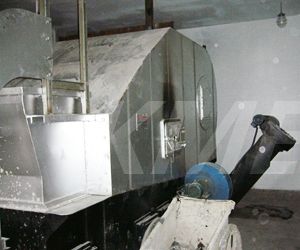

Высокоэффективный теплогенератор для сушильных установок RSL- I



Теплогенератор серии RSL-I может работать на дровах (длиной менее 50 мм), древесных пеллетах и коре, и она оснащена автоматическим податчиком топлива. Для очистки горячий дым и газ проходит две стадии сжигания и две ступени очистки от пыли.  Данный теплогенератор широко используется для осушения различного непищевого сырья, такого как опилки, семена, корма, птичий помет, сельскохозяйственные отходы и формовочный песок.

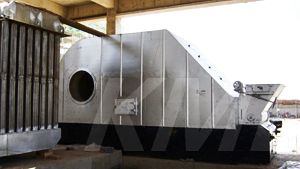

Конструкция теплогенератора: автоматический подъемник топлива, автоматический податчик топлива, корпус теплогенератора и шкаф электроавтоматики.

1. Автоматический подъемник топлива: находится перед корпусом теплогенератора и состоит из емкости для топлива, рельсовых направляющих, поддерживающей планки, подъемного устройства и привода. Он автоматически поднимает ковш для топлива и выгружает топливо в топливный резервуар.

2. Автоматический податчик топлива: подает топливо в корпус теплогенератора. Под колосниковой решеткой находятся четыре отдельные воздушные камеры. Благодаря регулировке маховиком объема воздуха в каждой камере можно сжигать различные виды топлива. Агрегат также оборудован дверцами для удаления сажи.

3. Корпус теплогенератора: состоит из колосниковой решетки, первичной камеры и вторичной камеры. Внутренняя поверхность камеры сгорания сделана из огнеупорного бетона, камера оснащена затвором для регулировки слоя топлива. В левой и правой части первичной камеры находятся огнестойкие дверцы для разжигания и контроля процесса горения. В корпусе теплогенератора также есть слой подвижного коксующегося топлива для обеспечения полного сгорания. Во второй камере имеется колосник, канал для выхода золы и смотровое отверстие. Пылевой фильтр с двумя ступенями фильтрации во второй камере очищают дым и газ.

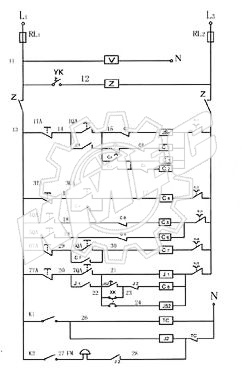

4. Шкаф электроавтоматики: главные электрические элементы производятся французской компанией Schneider. Основными компонентами являются выключатели, три класса предохранителей, вольтметр, амперметр, цифровая система контроля температуры, устройства защиты от перегрева и перегрузки, реле времени, термореле и несколько кнопок для управления подачей топлива, подъемом топлива и вентиляцией. Электрическая схема приведена ниже:
Регулировка температуры газа на выходе

Мгновенная регулировка выполняется при помощи вращающейся крышки на выходе из вторичной камеры. Для изменения подачи топлива и тяги необходима постоянная регулировка. Сокращение временного интервала подачи топлива или увеличение объема подаваемого топлива приводит к увеличению температуры, и наоборот.  Для интервала подачи топлива можно задать значения от 0 до 5 минут. Температура газа на выходе может принимать значения от 800°C±20°C. При нормальной эксплуатации давление в теплогенератора ниже атмосферного. При этом температура поверхности печи не превышает температуру окружающей среды более чем на 30°C.

Технические параметры теплогенератора серии RSL- I

Тепловая мощность 104кдж/ч 60
Удельная теплоемкость дерева  104ккал/ч 3500
Метод эксплуатации Автоматический
Расход топлива, кг 205-235
Тепловой КПД % 75
Температуры дыма, °C 700-800
Выход воздуха 103м3 7-14
Тип временного преобразователя частоты YVP80M1
вытяжный вентилятор тип Y5-47NO.5C
Мощность 7.5 кВт Cкорость вращения 2900 об/мин
Давление воздуха 2264 Па Расход воздуха 5360м3
вентилятор тип 4-72-12NO.3.2A
Мощность 2.2 кВт Скорость вращения 2900 об/мин
Давление воздуха 1025 Пa Расход воздуха 2210 м3
Наружные габариты,  мм×мм×мм 4730*1940*3042
Вес 8000 кг
